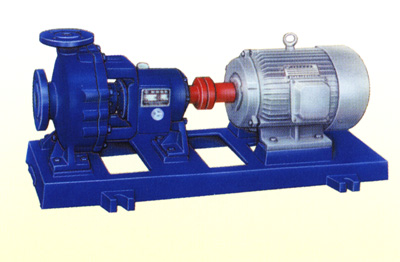

IHK 型化工離心泵
（IHK-BW隔套保溫泵）
|
 |
<<此頁圖片均可點擊放大 |
|

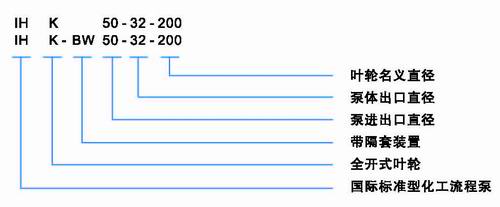

型號含義
|
|
ANF型性能參數表
規格型號 |
流量Q
(m3/h) |
揚程H
(m) |
轉速
(r/min) |
配用功率
(kw) |
NPSHr
(m) |
重量
(kg) |
外型尺寸
LxWxH(mm) |
IHK40-25-180 |
6.3 |
40 |
2900 |
4 |
2.0 |
120 |
820x270x237 |
IHK50-32-200 |
12 |
55 |
2900 |
11 |
2.0 |
210 |
900x400x425 |
12 |
55 |
2900 |
7.5 |
2.0 |
IHK50-32-200A |
10 |
40 |
2900 |
5.5 |
2.0 |
IHK65-40-250 |
25 |
80 |
2900 |
18.5 |
2.0 |
370 |
1300x650x530
|
IHK65-40-250A |
21 |
70 |
2900 |
15 |
2.0 |
IHK65-40-250B |
18 |
60 |
2900 |
11 |
2.0 |
設計結構及特點
|
-
國際標準結構設計。臥式徑向剖分、后開門結構，拆裝泵不需拆下管道和電機。
-

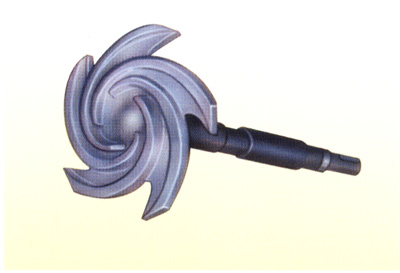

泵的葉輪為錐形開式結構，適于輸送含顆粒濃度大（達10%）的液體。具有高揚程、小流量、低汽蝕余量等特點。
-
泵的軸封彩動力密封加機械密封，安全可靠。
-
葉輪端蓋磨損件可以更換，維修簡便迅速，降低生產成本。
-
泵的葉輪可進行軸向補償，節約能源，減少零部件的修理更換，提高使用壽命。
|
|

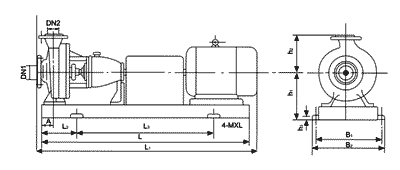

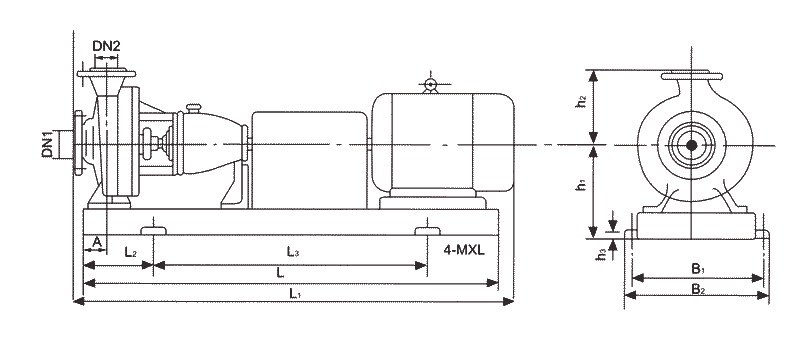

安裝尺寸
|
型號 |
 |
|
外型安裝尺寸（mm） |
|
重量
kg |
DN1 |
DN2 |
A |
L |
L1 |
L2 |
L3 |
B1 |
B2 |
h1 |
h2 |
h3 |
4-MxL |
IHK50-32-200 |
Y160M1-2/11 |
50 |
32 |
80 |
1120 |
1040 |
210 |
740 |
400 |
450 |
260 |
180 |
30 |
M22x300 |
210 |
Y132S2-2/7.5 |
50 |
32 |
80 |
1120 |
1040 |
210 |
740 |
400 |
450 |
260 |
180 |
30 |
M22x300 |
210 |
IHK50-32-200A |
Y132S-4/5.5 |
50 |
32 |
80 |
1120 |
1040 |
210 |
740 |
400 |
450 |
260 |
180 |
30 |
M22x300 |
210 |
IHK65-40-250 |
Y160N-2/18.5 |
65 |
40 |
95 |
1295 |
1170 |
225 |
840 |
490 |
540 |
300 |
225 |
30 |
M22x300 |
370 |
IHK65-40-250A |
Y160M2-2/15 |
65 |
40 |
95 |
1295 |
1170 |
225 |
840 |
490 |
540 |
300 |
225 |
30 |
M22x300 |
370 |
IHK65-40-250B |
Y160M1-2/11 |
65 |
40 |
95 |
1295 |
1170 |
225 |
840 |
490 |
540 |
300 |
225 |
30 |
M22x300 |
370 |
|
