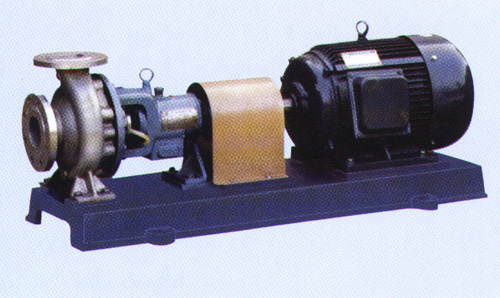

ICJ系列標準不銹鋼化工泵為臥式、單級、單吸懸臂式離心泵。其額定性能點和安裝尺寸符合國際標準ISO2858，制造技術條件符合ISO5199，結構設計符合AP1610。
本系列泵是對IH系列泵的最新改進，采用集裝式機械密封，并采取降低軸徑跳的各項技術措施，使泵的整機性能提高，國內領先，適用范圍擴大，可用于含固體顆粒的腐蝕性懸浮液。
與IH泵比較ICJ泵具有以下特點：
(1)軸封箱的大錐角空腔，使機封置于寬敞的空腔中，和背葉片、空腔上的導流葉片配合，運轉時形成強烈的自沖洗流場，能夠自冷卻，因此特別適用于輸送含固體顆粒的介質。
(2)集裝式雙端面機封，有效地實現了機封內強制循環冷卻，進一步延長了機械密封的壽命。
(3)加粗的軸徑，減少了轉子的撓度，運行穩定。機封壽命延長。
(4)泵的結構簡單，維修方便。
性能范圍
流量：Q=2-650m3/h
揚程：H=3.5-150m
工作壓力：全真空-1.6Mpa
工作溫度：-50-200℃
材料
材料 |
ZG1Cr18Ni |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12MoTi |
ZGooCr26NiMo2Cu3 |
代號 |
303 |
305 |
307 |
CD-4MCu |
材料 |
ZGooCr20Ni25Mo4.5Cu1.5 |
ZGLCr24Ni20Mo2Cu3 |
Ni |
Monei-400 |
TA2TA3TA4 |
代號 |
UB6 |
K合金 |
Ni |
M400 |
T |
 另外有：316、316L、哈氏C，B、C4、20#合金、CW-2系列。

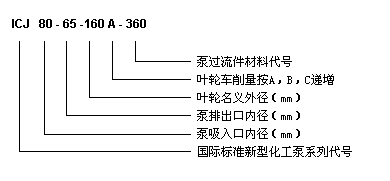

型號說明
泵轉向
從電動機往泵看，為順時針方向。注意：初次安裝時，電動機轉向正確后再裝聯軸節。 |
